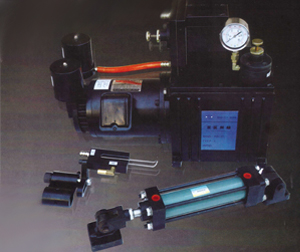

EPC-DY型電液糾偏系統、EPC-QY型氣液糾偏系統是對生產線中卷料在傳遞時位置偏移進行控制的系統。具有自動檢測、自動跟跟蹤、自動調整等功能。能對紙張、薄膜、不干膠帶、鋁箔等物料的標志線或邊緣進行跟蹤糾偏，以保證卷繞、分切的整齊。該系統可用于輕工、紡織、印染、印刷、帶鋼、有色金屬等行業。EPC-DY型電液糾偏系統是采用對射紅外線光電傳感器，EPC-QY型氣液糾偏系統是采用氣敏式傳感器，對邊緣進行非接觸檢測，經糾偏控制系統運算處理后驅動液壓伺服閥，由液壓伺服閥線性分配由泵吸入的液壓油推動油缸進行左右糾偏，具有較高的精度和靈敏度。
|
技術參數
|
EPC-DY-01
|
EPC-DY-02
|
EPC-QY-01
|
|
電機電源
|
3φ380V 50HZ
|
3φ380V 50HZ
|
3φ380V 50HZ
|
|
控制電源
|
220V 50HZ
|
220V 50HZ
|
220V 50HZ
|
|
電機轉速
|
1400r/min
|
1400r/min
|
1400r/min
|
|
電機功率
|
0.75kW
|
1.5kW
|
0.55kW
|
|
工作壓力
|
0-25kg/cm2
|
0-70kg/cm2
|
0-15kg/cm2
|
|
油箱容積
|
10L
|
40L
|
15L
|
|
油泵流量
|
5L/min
|
20L/min
|
6L/min
|
|
油缸直徑
|
φ40φ50φ63
|
φ63φ80φ100
|
φ40φ50
|
|
行程
|
100-450mm選用
|
100-450mm選用
|
100-450mm選用
|
|
檢測傳感器
|
光電傳感器
|
光電傳感器
|
光電傳感器
|
|
糾偏精度
|
±0.5mm
|
±0.5mm
|
±0.5mm
|
|
糾偏速度
|
0-40mm/s 可調
|
0-40mm/s 可調
|
0-40mm/s 可調
|
|
推重
|
6000kg
|
15000kg
|
5000kg
|
|
外形尺寸
|
450×240×500
|
450×360×530
|
450×240×510
|
|
重量
|
50kg
|
75kg
|
60kg
|

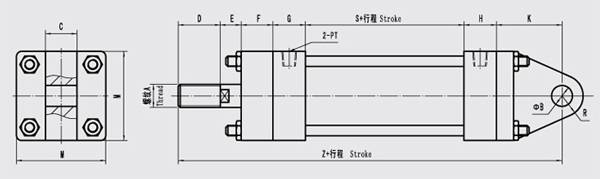

MOB-CA型液壓缸外形尺寸
|
缸徑
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
K
|
M
|
R
|
S
|
Z
|
PT
|
|
ф40
|
M16×1.5
|
12
|
22
|
28
|
17
|
20
|
30
|
30
|
36
|
64
|
13
|
50
|
211
|
ZG3/8
|
|
ф50
|
M16×1.5
|
16
|
22
|
28
|
18
|
20
|
30
|
30
|
36
|
70
|
16
|
50
|
211
|
ZG3/8
|
|
ф60
|
M22×1.5
|
20
|
30
|
40
|
20
|
30
|
31
|
31
|
46
|
85
|
20
|
50
|
248
|
ZG3/8
|
|
ф80
|
M26×1.5
|
30
|
30
|
40
|
20
|
32
|
37
|
37
|
68
|
106
|
30
|
55
|
289
|
ZG1/2
|
|
ф100
|
M30×1.5
|
35
|
35
|
45
|
20
|
32
|
37
|
37
|
73
|
122
|
35
|
80
|
324
|
ZG1/2
|
|
