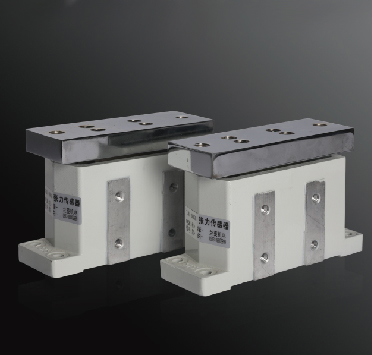

STS、TJL型張力傳感器就是把張力變成微位移，再把微位移轉變成微電壓的敏感元器件。具有體積小、重量輕、靈敏度高、反應速度快、線性度好等特點。獨立使用可用于測重或測力，配合SC-2H型或SC-542A型張力控制儀，能夠自動控制張力，是印刷、包裝、紡織、金屬、帶鋼等行業在加工過程中理想怕張力檢測、控制裝置。
|

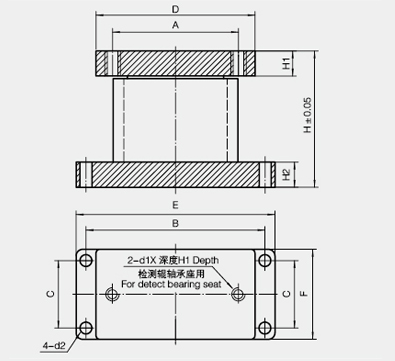

規格型號
|
A
|
B
|
C
|
D
|
E
|
F
|
H
|
H1
|
H2
|
d1
|
d2
|
|
TJL-5kg,10kg,15kg,30kg,50kg,100kg,200kg
|
95
|
118
|
28
|
116
|
135
|
44
|
84.5
|
15
|
12
|
M10
|
ф6
|
|
TJL-500kg
|
95
|
135
|
51
|
135
|
152
|
68
|
106
|
18
|
18
|
M10
|
ф9
|
|
TJL-1000kg
|
120
|
150
|
58
|
180
|
180
|
80
|
128
|
19
|
19
|
M12
|
ф12
|
|
TJL-2000kg,3000kg,5000kg
|
120
|
150
|
58
|
180
|
180
|
80
|
134
|
19
|
19
|
M12
|
ф12
|
|
TJL-10000kg
|
160
|
220
|
70
|
260
|
260
|
110
|
170
|
25
|
25
|
M16
|
ф18
|
|
TJL-20000kg
|
185
|
220
|
70
|
260
|
260
|
110
|
230
|
25
|
25
|
M16
|
ф18
|
 張力傳感器的選型
1.安裝方式與負荷
由于張力傳感有基座、懸掛、側壁等安裝方式，負荷又有壓迫與引伸方向的不同，現把它們之前的組合和負荷計算公式說明如下：
符號說明
G-張力傳感器的負荷
F-物料所受的張力
W-張力檢測棍、軸承座的重量之和
K-張力檢測輥系數（側面安裝時）

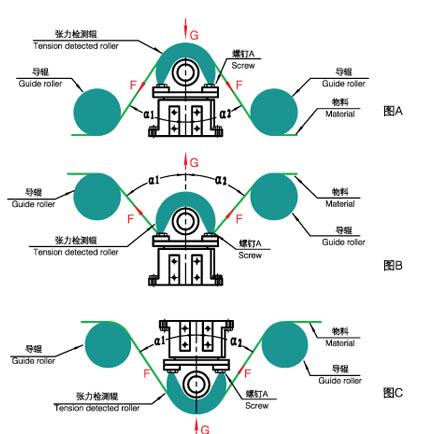

A.基座安裝與壓迫方責罵負荷
G=F(Cosα1+Cosα2)+W
B.基座安裝與引伸方向負荷
G=-F(Cosα1+Cosα2)+W
C.懸掛安裝與壓迫方向負荷
G=F(Cosα1+Cosα2)-W
D.懸掛安裝與引伸方向負荷
G=－F(Cosα1+Cosα2)－W

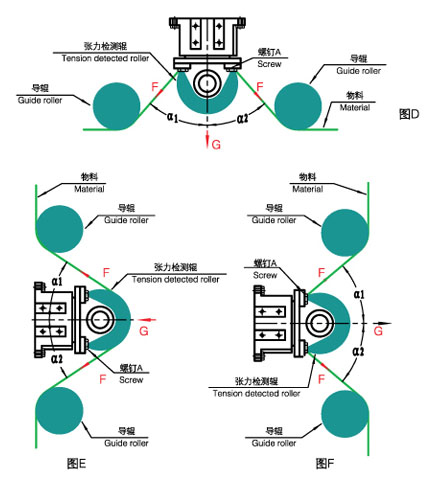

E.側壁安裝與壓迫方向負荷
G=F(Cosα1+Cosα2)+KW
F.側壁安裝與引伸方向負荷
G=-F(Cosα1+Cosα2)+KW
2.選型
張力傳感器的選型應為機器在最大張力時，張力傳感器所受的負荷Gmax(同時作用于兩個感器時為Gmax/2)向上取整為標準型號。
張力檢測輥、軸承座的總重量不得超過Gmax/2，過重會影響測量精度。
張力傳感器輸入電壓必須嚴格按照標牌要求；螺釘A擰入深度不得超過上安裝板厚度；注意防潮、防油、防振動沖擊。
|
